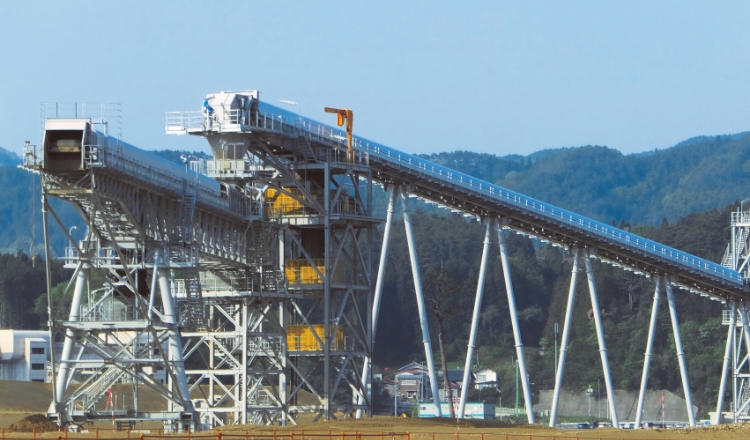

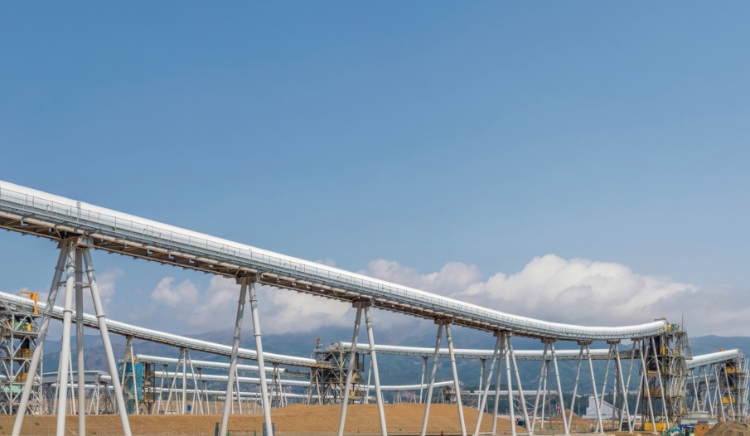

岩手県陸前高田市の今泉地区の高台移転箇所の切り土工事で発生する644万㎡(東京ドーム5個分)の土砂を破砕搬送し、今泉地区をTP(海抜)45mまで造成し、津波被災した市内を約12m嵩上げする工事で高い輸送ベルトコンベヤが活躍いたしました。
岩手県陸前高田市
| ベルト幅 | 1,800mm |
|---|---|
| 総機長延長 | 2456.5m |
| 単機最大機長 | 817m |
| 搬送量 | 6,000t/h |
| 運搬物 | 土砂、岩 MAX300mm |

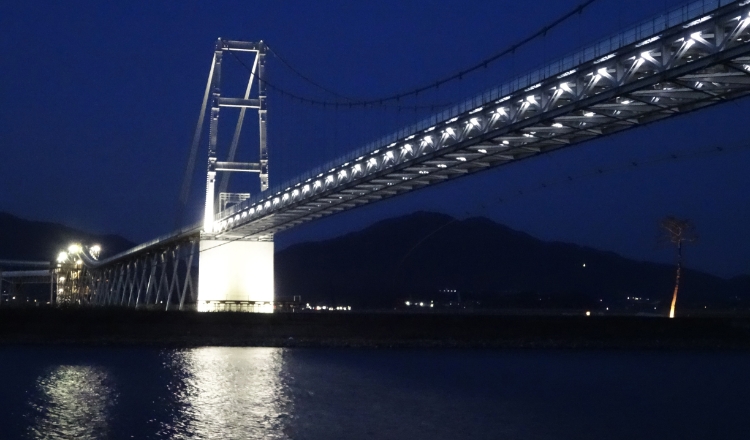

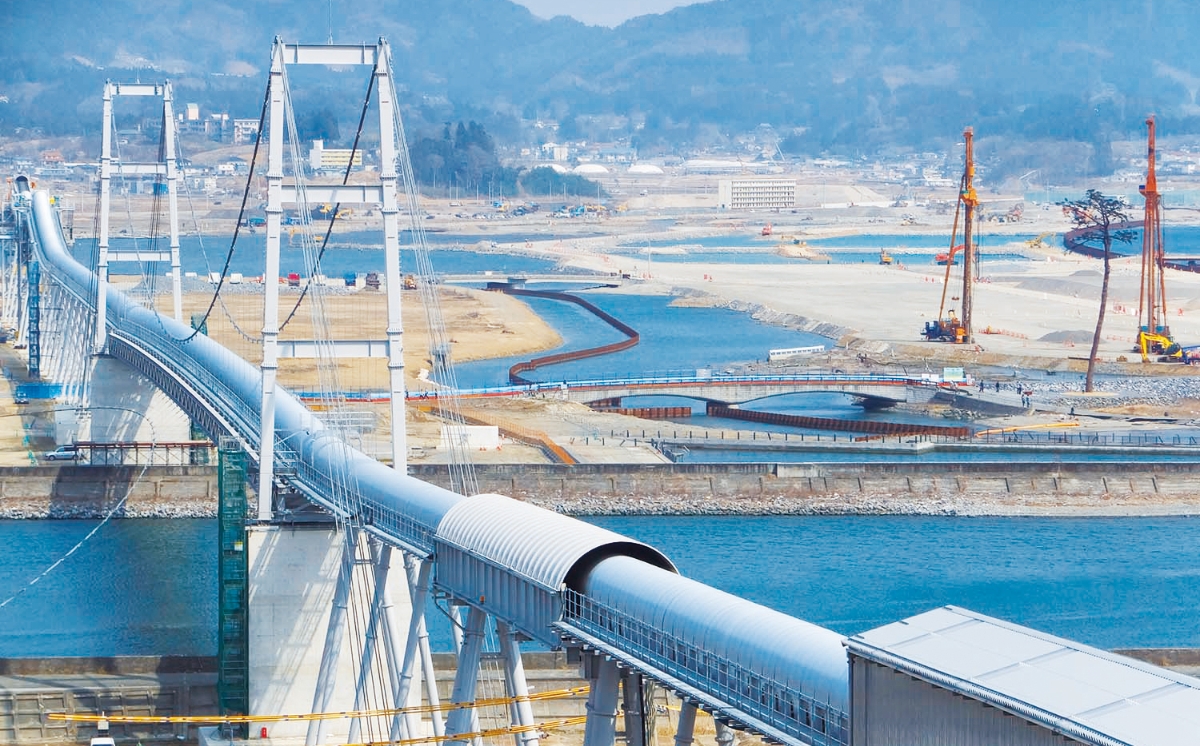

河川内に中間橋脚を設置する必要のない環境に配慮した吊り橋を設置。

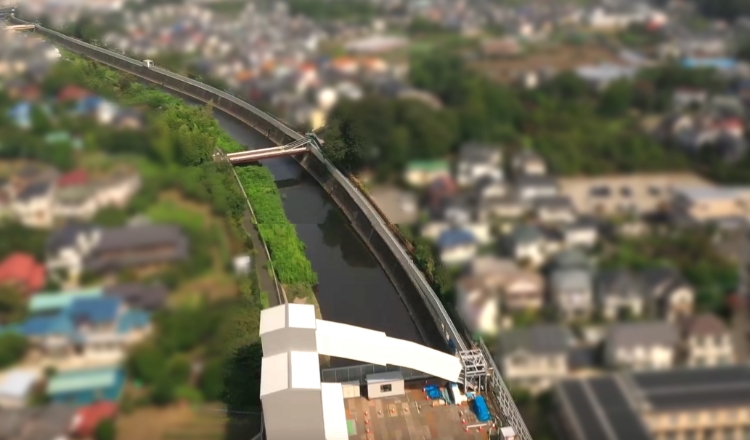

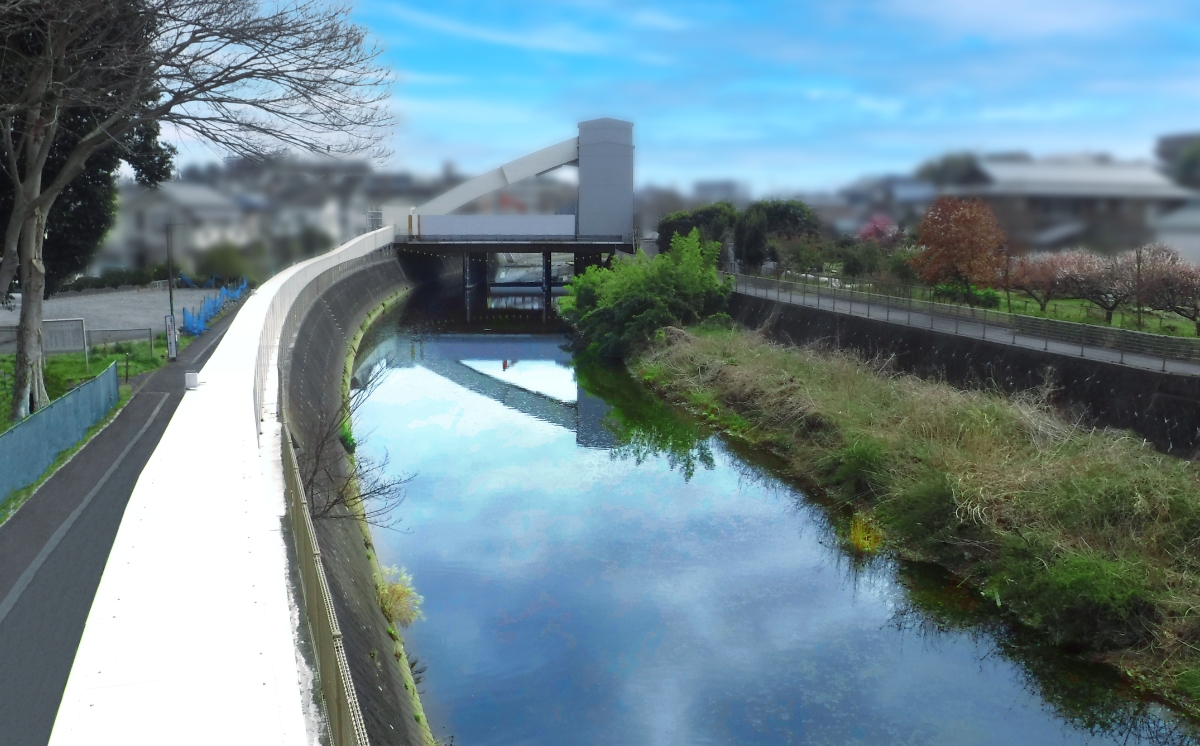

河川の洪水対策整備のひとつとして建設中の金森調節池において、近隣の生活環境と安全に配慮した土砂搬送方法として、密閉式吊下げ型コンベヤ「SICON®」が採用されました。
「SICON®」はダンプトラックでの土砂搬送で懸念される排ガス、粉じん、騒音、振動や事故防止など、周辺環境に配慮した機能を有するコンベヤシステムです。
東京都町田市境川
| ベルト幅 | 1,400mm |
|---|---|
| 総機長延長 | 750m |
| 搬送量 | 280t/h |
| 運搬物 | 土砂 |

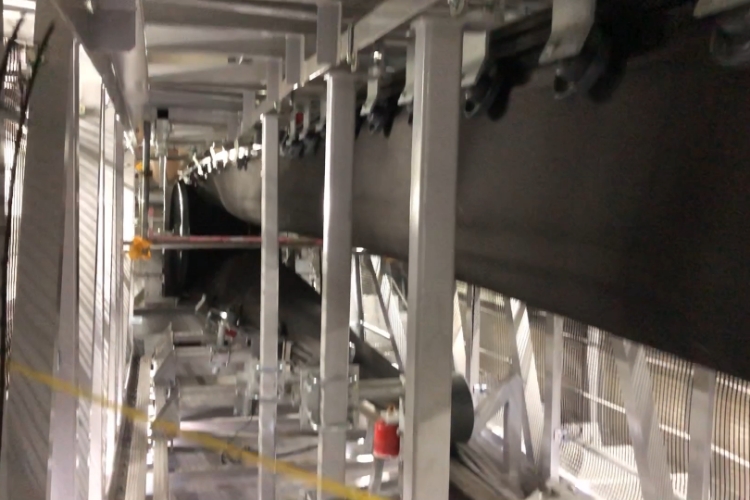

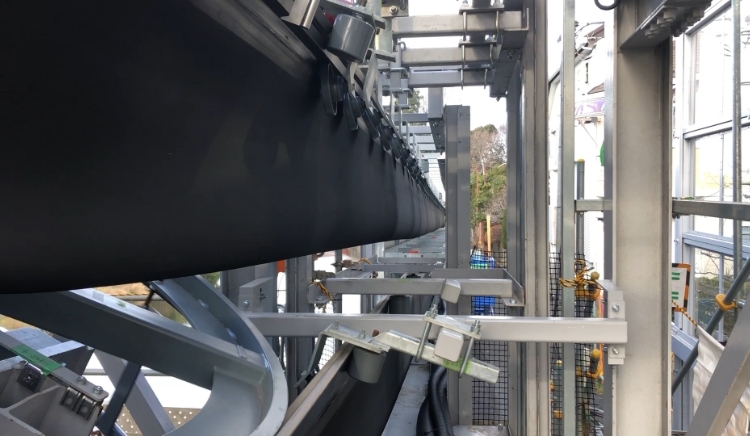

ギャラリーフレーム部

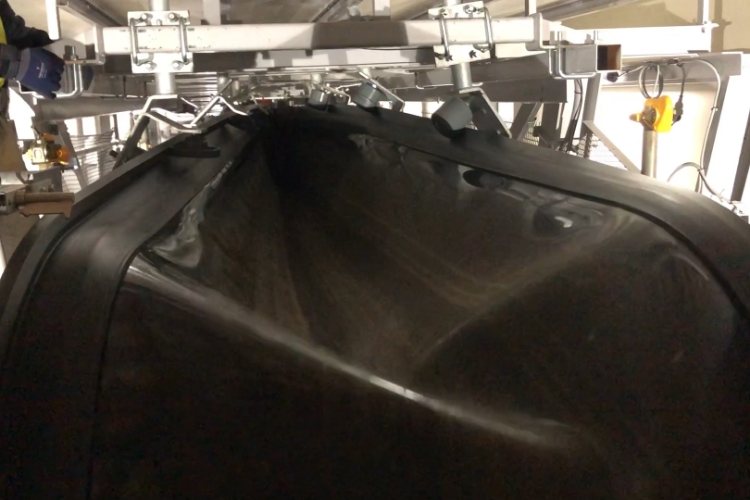

ヘッド部

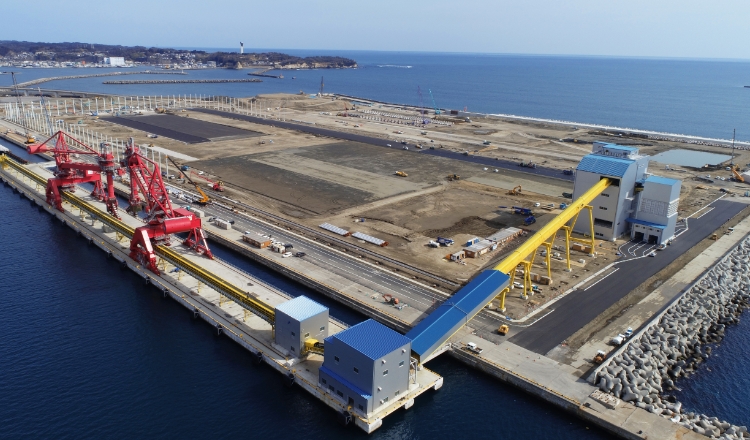

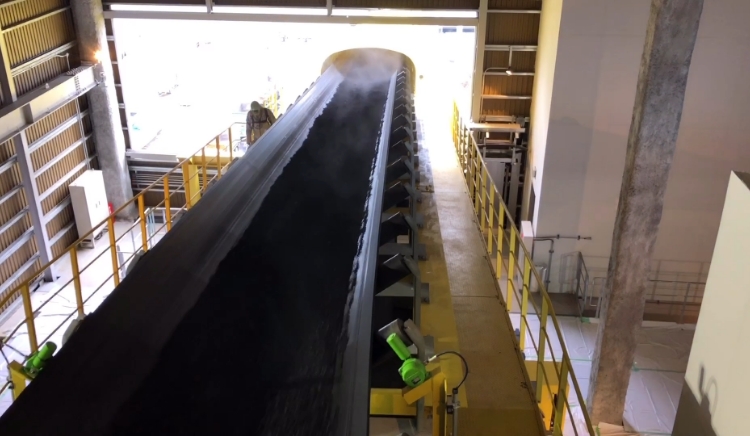

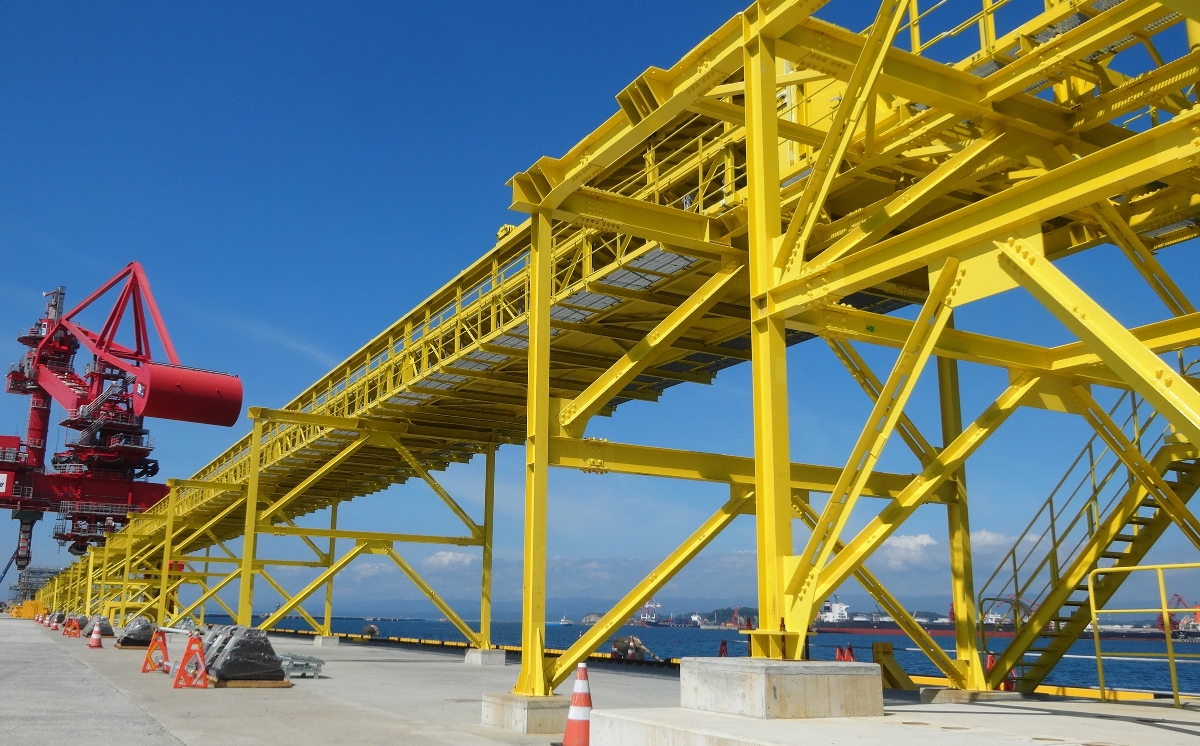

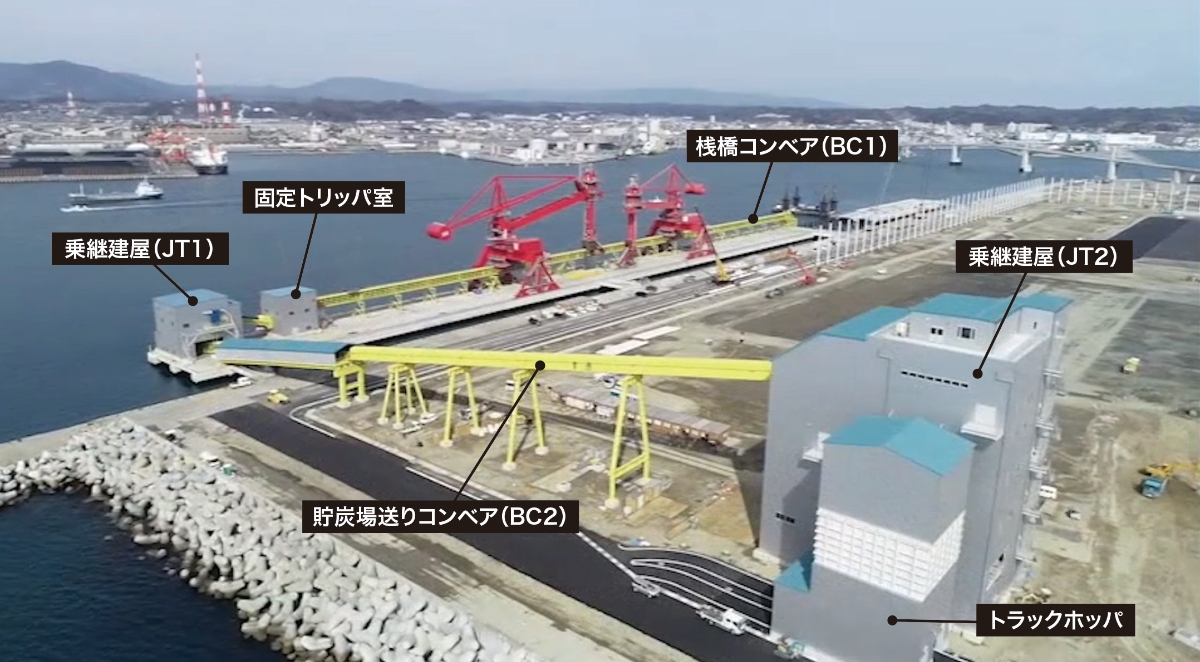

国際バルク戦略港湾として新設する石炭貯蔵施設の整備に伴い、ベルトコンベヤを含む荷役設備を設置いたしました。大量・多品種の石炭の効率的な荷捌きを可能とします。
福島県いわき市小名浜
| ベルト幅 | 1,800mm |
|---|---|
| 総機長延長 | 549（2020.3月時点） |
| 単機最大機長 | 349m |
| 搬送量 | 4,200t/h |
| 運搬物 | 石炭 |

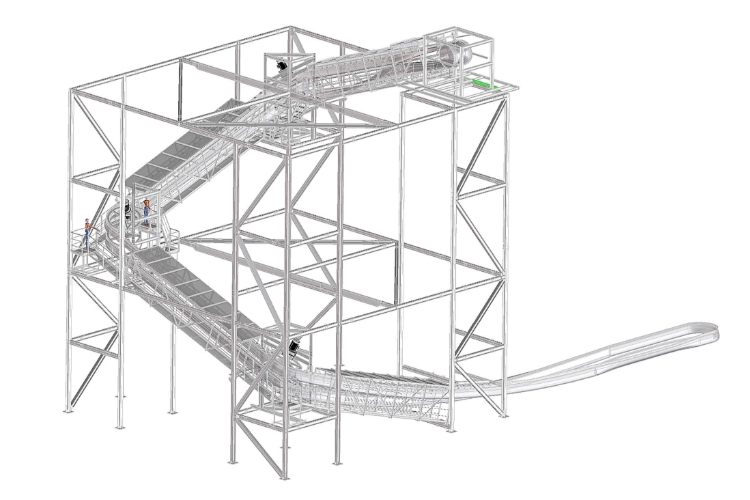

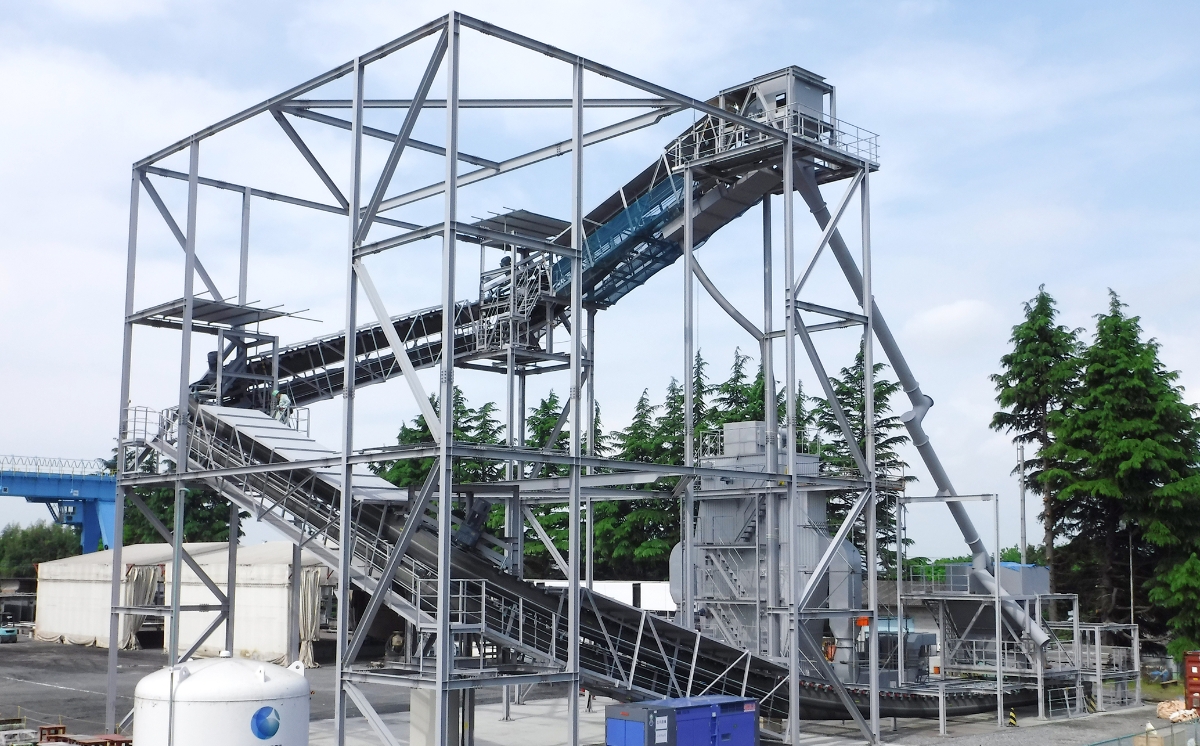

密閉式吊下げ型コンベヤを利用した、高揚程搬送用垂直コンベヤです。昇降角度±25°を可能にし、立坑などの周囲壁面に沿って上昇させて、垂直搬送を実現しました。
| ベルト幅 | 1,400mm |
|---|---|
| 総機長延長 | 水平機長／70m、揚程／20m |
| 搬送量 | 750～1,000t/h |

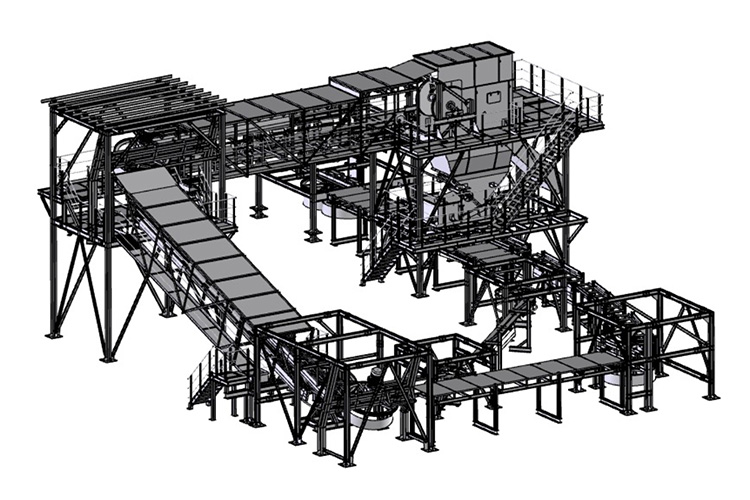

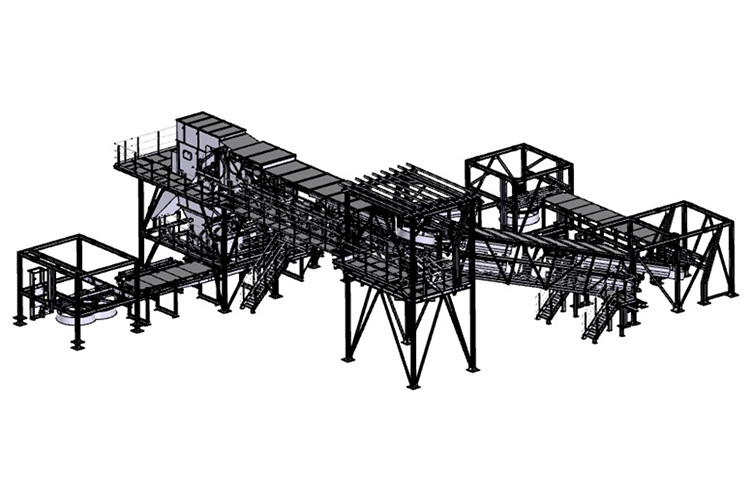

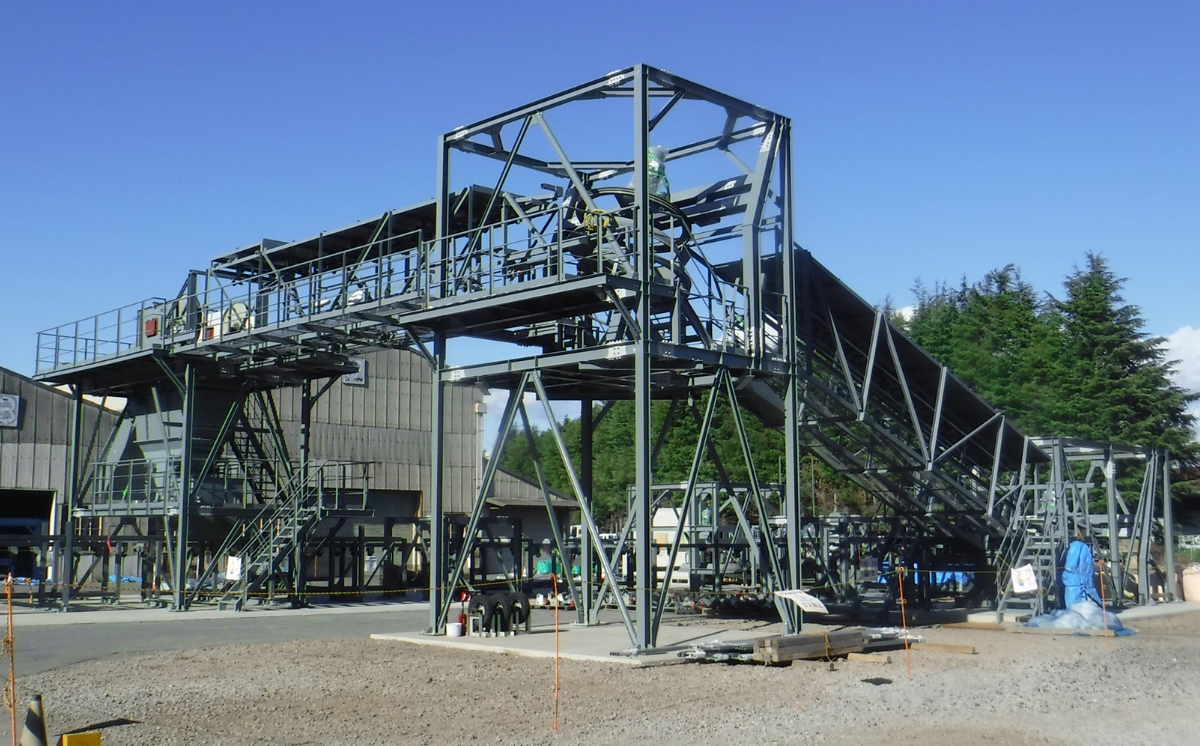

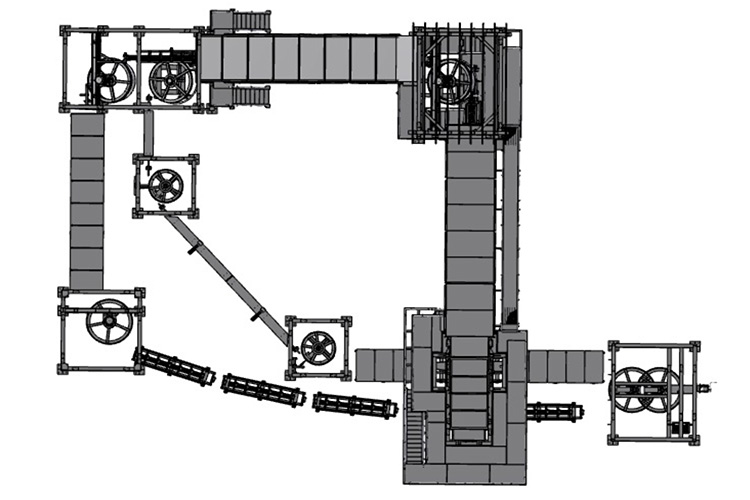

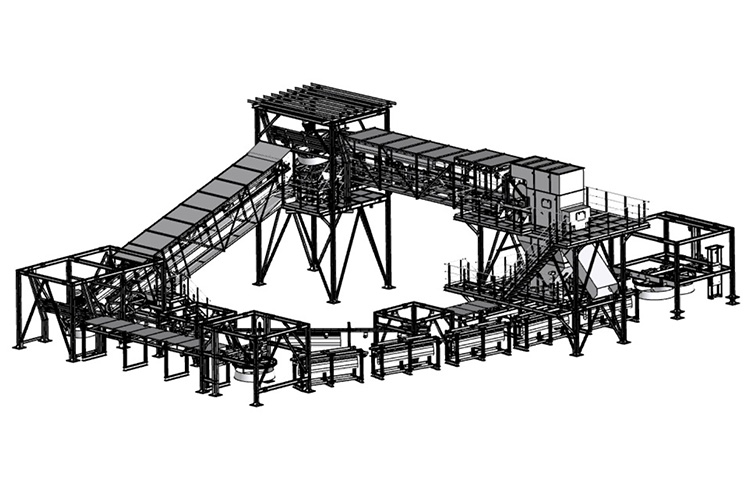

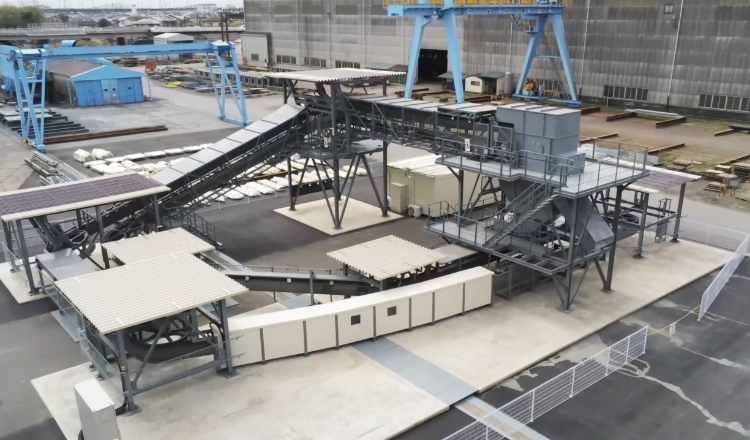

SICON®の特長や機能、安全性、様々な用途に対して導入のイメージができる仕様、構造とした実証機です。平面レイアウトには、曲率半径R=40のカーブ、直角ターン、鈍角(135°) のターン部を設置。フレーム形式はトラス式、定置式、ユニット式、片持ち式の４つのフレームを配置し、防護壁を設置した際の見映えもご確認いただけます。
| ベルト幅 | 1,400mm |
|---|---|
| 総機長延長 | 115m |
| 搬送量 | 750t/h |
